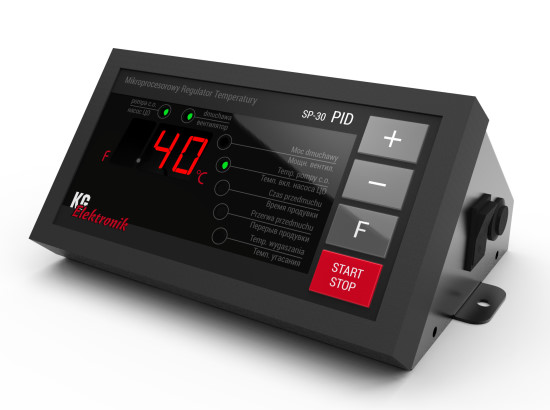

Sterownik Pompy C.O. i Wentylatora SP-30 KG Elektronik

PRODUKT POLSKI ( Nie chiński ) Oszczędzamy nawet do 60% zużycia energii oraz wydłużamy żywotności pompy oraz całej instalacji.

Sterownik kotła TYP SP-30 - kontroluje pracę wentylatora nadmuchowego oraz pompy C.O.

Posiada możliwość podpięcia termostatu pokojowego oraz czujnika spalin PT-1000.

SP-30- to inteligentny sterownik do sterowania procesem spalania drewna, węgla i miału.

Zastosowanie nowego algorytmu Control Smart sprawia, iż jest to urządzenie w pełni uniwersalne przystosowane do sterowania wentylatorem i pompą C.O

Sterownik może sterować :

- Pompą C.O.

- Wentylatorem

DANE TECHNICZNE :

- Zakres regulacji temperatury : od 25°C do 90°C

- Temperatura załączenia pompy CO : od 20°C do 80°C

- Czas przedmuchu: od 0 do 90 sek.

- Przerwy w przedmuchu: od 1 do 15 min.

- Temperatura wygasania: od 20°C do 75°C

- Czas rozpalania: od 15 do 90 min.

- Zakres mierzonych temperatur: od 0°C do 99°C

- Znamionowe napięcie zasilania: ~230V / 50Hz +/- 10%

- Wytrzymałość temperaturowa czujnika: od-10°C do +120°C

- Dopuszczalne obciążenie wyjścia pompy obiegowej: 200 W

- Dopuszczalne obciążenie wyjścia wentylatora: 200 W

- Pobór mocy: 2W

- Temperatura otoczenia: od – 10°C do 50°C

- Stopień ochrony obudowy: IP 20

- Wilgotność względna powietrza: <95°C

- Długość przewodu czujnika: CO - 1,2m

- Długość przewodu wentylatora: 1,8m

- Możliwość podpięcia czujnik temperatury spalin: PT-1000

- Możliwość podpięcia termostatu pokojowego

- Alarm dźwiękowy: tak

- Anty-stop: tak

- Anty-zamarzanie: tak

DLACZEGO WARTO ZAKUPIĆ TEN STEROWNIK ? :

- Sterowniki wykonane są z najwyższej jakości materiałów.

- Są bezawaryjne i trwałe.

- Są szybkie w montażu i proste w obsłudze.

- Posiadają szereg zabezpieczeń, dzięki czemu są bezawaryjne.

Funkcje menu głównego - funkcji realizowanych przez sterownik :

PRACA DMUCHWY :

Użytkownik ma do wyboru 2 rodzaje pracy dmuchawy: CS-płynna moc dmuchawy regulowana automatycznie.STD–moc dmuchawy użytkownik sam ustawia w opcjach sterownika.W opcji CS sterownik sam zwalnia obroty wentylatora podczas wzrostu temperatury kotła. Nie powoduje to zbyt wysokiego przeskoku temperatury w stosunku do nastawionej.W menu głównym ustawiamy tylko maksymalną moc wentylatora podczas rozpalania i przedmuchu.

AKTYWACJA CZUJNIKA SPALIN PT-1000 :

Aktywując czujnik spalin PT-1000 w menu SERWIS sterownik będzie kontrolował temperaturę wylotu spalin.Po przekroczeniu temperatury 150°C na czopuchu kotła, moc dmuchawy będzie zmniejszana wraz ze wzrostem temperatury oraz sygnalizowane pulsacyjnie kontrolką LED od regulacji mocy wentylatora. Zmniejszenie mocy dmuchawy przy wzroście temperatury zapobiega stratom ciepła w kotle oraz powoduje oszczędność opału nawet do 20% podczas rozpalania.

TERMOSTAT :

Kiedy temperatura w pomieszczeniu zostanie osiągnięta termostat pokojowy rozwiera styk, sterownik na kotle automatycznie obniży temperaturę kotłana nastawioną temperaturę wygaszania i będzie ją utrzymywał do ponownego zwarcia styku na termostacie.

PRACA RĘCZNA :

Pompa C.O. załączenie/wyłączenie -naciśnięcie jednocześnie klawisz plus i F

ANTY –STOP :

Sterownik wyposażony w system zapobiegający zastaniu pompypoza sezonem grzewczym tzw. „ANTY-STOP” Co 14 dni pompa załącza się na kilkanaście sekund.

ANTY ZAMARZANIE :

Funkcja załącza pompy w momencie obniżenia temperatury na piecu do 5°C zapobiega to przede wszystkim zamarznięciu wody w instalacji centralnego ogrzewania.

ROZPALANIE :

Cykl ten rozpoczyna się w momencie załączenia przez użytkownika przycisku START i trwa do czasu przekroczenia na kotle temperatury wygaszania, lub do osiągnięcia zadanej temperatury kotła.

WYGASZANIE :

Jeśli temperatura na kotle spadnie poniżej progu wygaszania i nie wzrośnie powyżej tej wartości przez czas ustawiony w rozpalaniu to sterownik przejdzie w stan STOPkocioł wygasł. Wentylator przestaje pracować .

PRZEDMUCHY WENTYLATORA :

Jest to cykliczne załączanie wentylatora po osiągnięciu zadanej temperatury kotła, w celu podtrzymania zadanej temperatury i przewietrzenia kotła z zebranych gazów, jeżeli zostanie ustawione zbyt częste przedmuchiwanie kotła lubzbyt długi czas przedmuchu to po przekroczeniu o 10°C nastawionej temperatury kotła zostaną zablokowane przedmuchy .

ALARMY I ZABEZPIECZENIA :

Uszkodzenie czujnika temperatury sygnalizuje alarm dźwiękowy a wyświetlacz wyświetla temperaturę 99°CSterownik posiada alarm dźwiękowy regulowany w menu sterownika który ostrzega użytkownika o zbyt wysokiej temperaturze kotła .

ZABEZPIECZENIE TERMICZNE :

Jest to dodatkowy czujnik bimetaliczny ( montowany przy czujniku kotła lub na rurze zasilającej ) odcinający dopływ prądu do wentylatora w razie przekroczenia temperatury 85°C zapobiega to zagotowaniu wody w instalacji, w przypadku uszkodzenia sterownika.

W SKŁAD ZESTAWU WCHODZI :

- Sterownik SP-30

- Przewód do zasilania

- Przewód do pompy

- Przewód do wentylatora

- Czujnik temperatury

- Termik

- Instrukcja

- karta gwarancyjna
